کوره پخت رنگ پودری: باکس (Cabin Oven)کوره پخت رنگ

کوره پخت رنگ پودری: باکس (Cabin Oven)

یکی دیگر از عناصر کلیدی تجهیزات خط رنگ پودری کوره پخت رنگ میباشد که نقش حیاتی در ارتقای کیفیت وماندگاری سطوح رنگ آمیزی شده ایفا میکند. در فرآیند رنگ پودری الکترواستاتیک پس از پاشش پودر روی قطعه،باید رنگ در دمای مشخص ذوب و به سطح بچسبد، این عمل پخت رنگ است و باعث میشود سطح رنگ کاملاصاف وسخت شود ورنگ مقاومت بالایی در برابرضربه، حرارت،رطوبت و مواد شیمیایی پیدا کند و چسبندگی و درخشندگی افزایش یابد. برای این کار از کوره های پخت رنگ پودری استفاده میشود.
کوره های پخت رنگ به دو روش ساخته میشوند:
1- کوره های باکس (Cabin Oven)

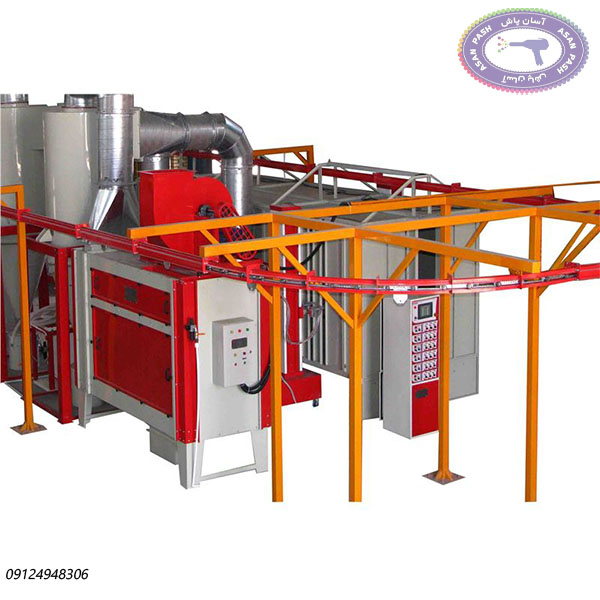

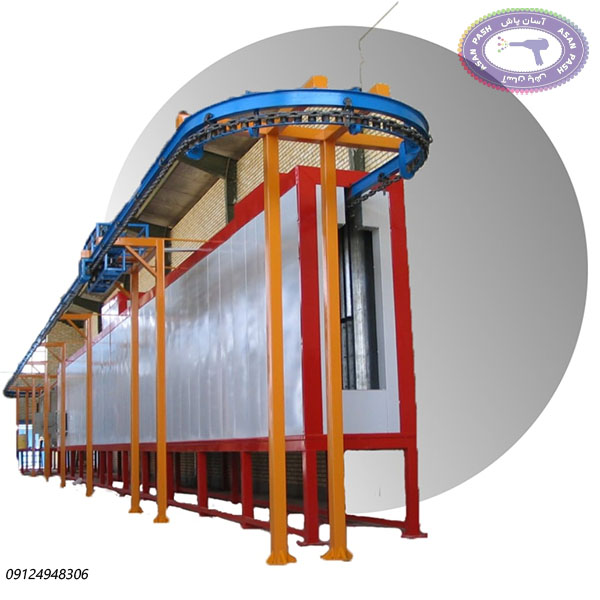

2-کوره های کانوایری یا پیوسته(Continuous Oven)

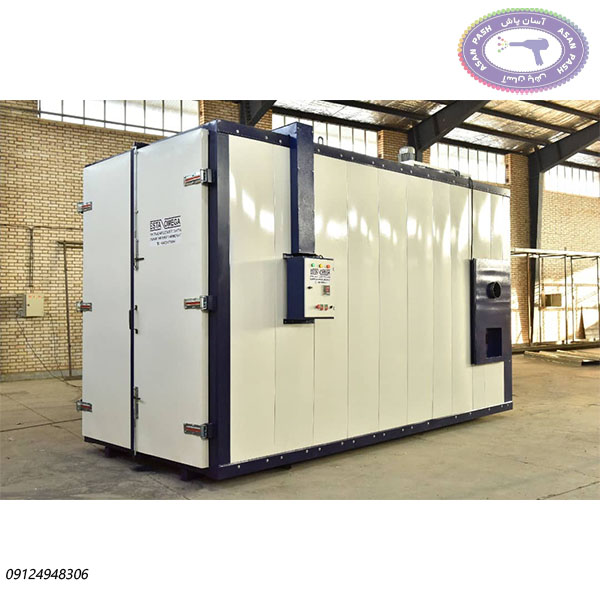

توضیح کوره های باکس:

این کوره ها بصورت یک اتاق گرم کننده فلزی هستند که قطعات رنگ شده در آن قرار میگیرند و باگردش هوای گرم رنگ پخته می شود. کوره های باکسی معمولا برای کارگاه ها و پروژه هایی با حجم تولید پایین تا متوسط مناسب هستند.
ویژگی اصلی کوره های باکس:

۱– شکل مکعبی (Box شکل)

۲-درب بزرگ برای ورود و خروج قطعات

۳- قابلیت کنترل دما و زمان پخت

۴- جریان یکنواخت هوای گرم در داخل باکس

۵- سادگی در طراحی
ساختار فنی کوره باکس:

۱- بدنه و عایق بندی از ورق گالوانیزه یا فولاد رنگ شده ساخته میشود

۲– دیواره ها با پشم سنگ یا پشم سرامیک به ضخامت ۵ تا ۱۵ سانتی متر عایق بندی میشوند تا اتلاف حرارت کم شود

۳– اتصالات بدنه بصورت ساندویچ پانل نصب میشوند

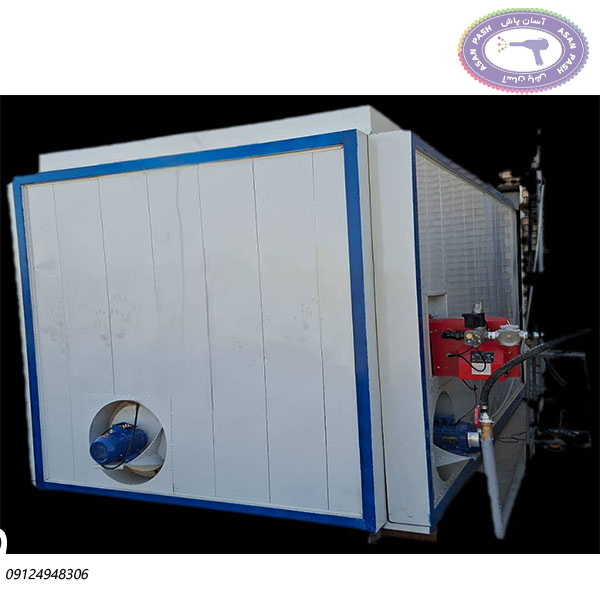

مشعل یا منبع حرارت:

معمولا از مشعل های گازی یا گازوئیلی برای گرمایش استفاده میشود. در کوره های مدرن، المنت های برقی با کنترل pid دیده میشوند.ظرفیت حرارتی معمولا بین ۱۰۰ تا ۳۰۰ کیلوکالری برساعت است بسته به حجم کوره.

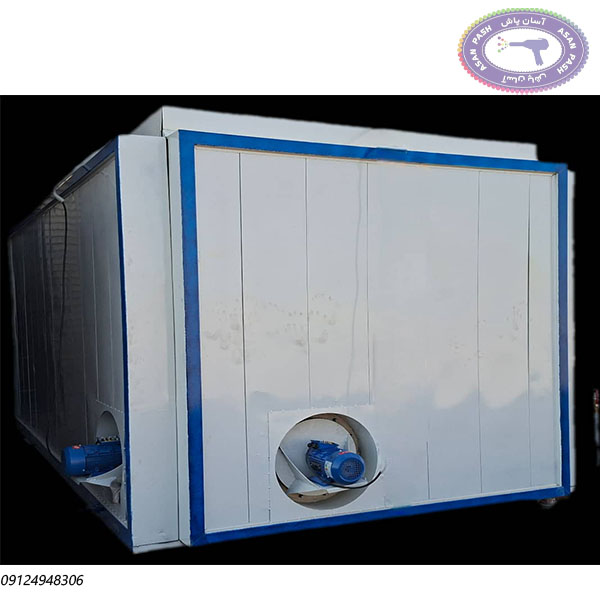

سیستم گردش هوا: فن های سانتریفیوژ هوای گرم را در داخل باکس بصورت یکنواخت توزیع میکنند، مجراهای مخصوص ( کانال های هوای گرم خروجی و برگشتی) طراحی میشوند تا گرما به تمام بخش های کوره برسد
سیستم کنترل دما و زمان:

۱- مجهز به ترموستات دقیق دیجیتال

۲- کنترلرباید بتوانددمای بین ۱۶۰ تا ۲۰۰ درجه سانتی گراد را بصورت ثابت نگه دارد

۳- تایمر قابل تنظیم از ۱۰ تا ۳۰ دقیقه بسته به نوع رنگ پودری
درب و سیستم ریل:

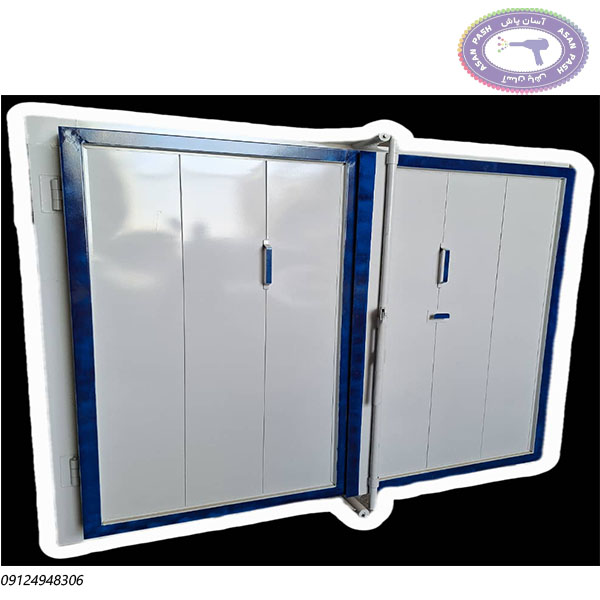

۱-درب کوره معمولا تک لنگه یا دولنگه است

۲- در کارخانه ها بزرگ،ریل حمل قطعات بصورت سبد های مخصوص (کالسکه) تا داخل کوره وجود دارد

۳-در طرح های بزرگ درب کوره ممکن است بصورت کرکره ای یا کشویی باشد

فرآیند پخت در کوره باکس:

۱– ورود قطعات رنگ خورده

۲- تنظیم دمای کوره مثلا(۱۸۰ درجه سانتی گراد)

۳- افزایش دما بصورت تدریجی

۴- نگهداری در دمای ثابت به مدت ۱۵ تا ۲۰ دقیقه( بستگی به نوع رنگ،جنس قطعه و ضخامت قطعه)

۵- خاموش شدن مشعل وتخلیه هوای گرم برای سرد شدن

۶– خروج قطعات با سطح رنگ سخت صیقلی

نکات مهم در طراحی واستفاده:

۱- حتما از چرخش یکنواخت هوا اطمینان حاصل کنید تا نقاط سرد روی قطعه ایجاد نشود

۲- تمیز نگه داشتن فیلترهای هوای ورودی اهمیت دارد

۳- فاصله بین قطعات داخل کوره باید رعایت شود تا پخت کامل باشد

۴- از ترموستات های دقیق با سنسور ترمیستور یا ترموکوپل نوع K استفاده کنید

۵- دمای بالا یا پایین باعث سوختن یا ناقص ماندن رنگ میشود.
مزایای کوره باکس:

۱- کنترل حرارت و زمان دقیق

۲– مناسب برای تولید پروژه ای کوچک

۳- راندمان بالا نسبت به فضای اشغال شده

۴- هزینه نگهداری نسبتا پایین

۵– سادگی در طراحی
